Descrizione

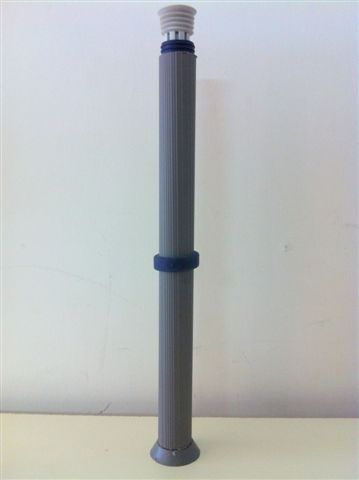

WS TUBE–R e WS TUBE–C costituiscono gli elementi del sistema completo di presidio ermetizzante dei distanziatori di cassero tubolari in pvc.
WS TUBE–R è una guarnizione anulare in gomma idroespansiva che, posta a contatto con l’acqua, reagisce aumentando il proprio volume iniziale, sigillando in tal modo, ogni possibile discontinuità fra il distanziatore di cassero tubolare in pvc ed il calcestruzzo circostante.
L’azione idroespansiva è tarata per svolgere la propria funzione in tempi successivi al getto di calcestruzzo. Ne consegue che la capacità ermetizzante di WS TUBE–R resta sempre disponibile ed attivabile negli anni, al contatto con l’acqua comunque determinatosi.
WS TUBE–C è un dispositivo di chiusura ermetica per distanziatori tubolari in PVC, costituito da un manicotto in gomma idroespansiva, confinato da appositi elementi di compressione in plastica corrugata, collegati assialmente da una vite. Gli elementi di compressione sono funzionalmente sagomati per assicurare, dopo il montaggio con un semplice punzone e il serraggio con cacciavite o avvitatore elettrico, il necessario mantenimento in sito del manicotto idroespansivo. L’azione idroespansiva del manicotto, attivata dal contatto con l’acqua, comunque determinatosi nel tempo, resta sempre disponibile ed attivabile anche dopo anni rispetto all’avvenuta istallazione. La capacità idroespansiva del dispositivo costituisce l’elemento di tenuta idraulica primaria, di per se stessa in grado di assicurare la sigillatura. La deformazione meccanica degli elementi di confinamento, in materiale plastico, assolve alla funzione di tenuta idraulica secondaria, oltre a stabilizzare l’assemblamento.
AMBITO D’USO
Nella versione standard WS TUBE – R e WS TUBE – C sono dimensionati per le usuali misure dei distanziatori di cassero tubolari in PVC, normalmente utilizzati in edilizia: nella fattispecie con diametro interno di mm 21,3.
PROCEDURA DI ISTALLAZIONE: WS TUBE – R
Posizionare la guarnizione idroespansiva WS TUBE – R in posizione centrale rispetto alla lunghezza dei distanziatori di cassero tubolare in PVC; costruire la prevista casseratura utilizzando i distanziatori tubolari così preparati e procedere con le operazioni di getto del calcestruzzo.
PROCEDURA DI ISTALLAZIONE: WS TUBE – C
Inserire WS TUBE – C nel distanziatore di cassero tubolare in PVC, mediante semplice percussione; serrare il dispositivo, così inserito, mediante un cacciavite o un avvitatore elettrico.
